1.1功能描述

本控制器专为自动化设备驱动、控制震动盘、震动槽送料所用，控制器使用了最新微电脑控制技术，经过精心设计，为用户提供优良、实用的功能，包括：

● 高精度自动稳压：内置数字稳压电路，可以自动消除由于电源电压波动造成的送料速度变化。

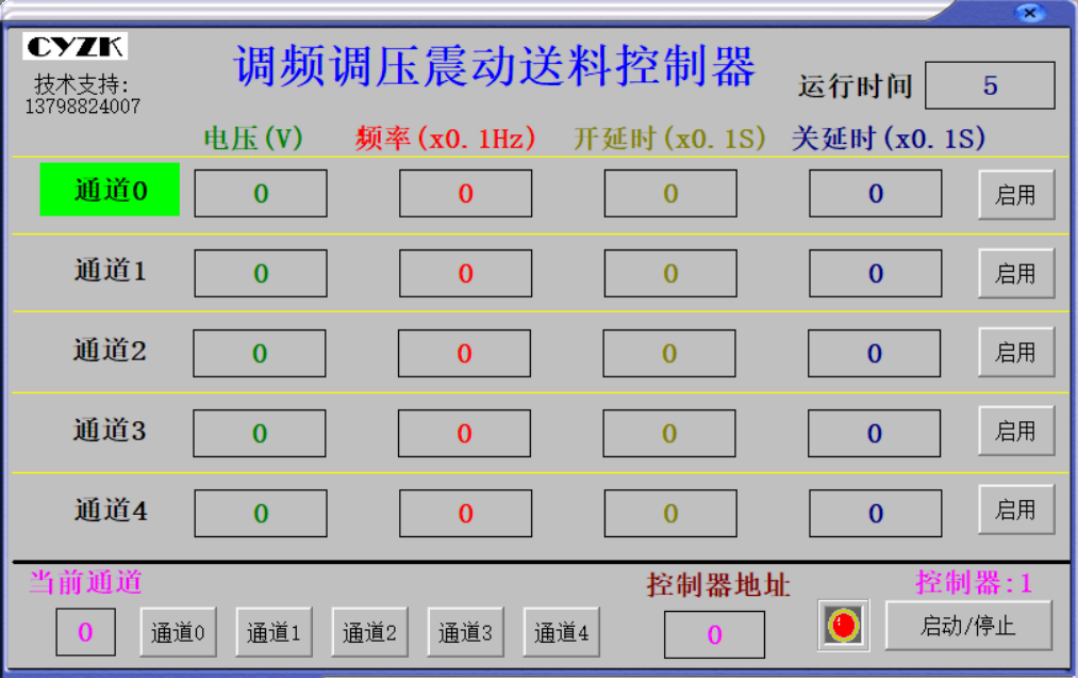

● RS485通讯：本控制器通过RS485电缆与触摸屏或其它上位

机连接后，触摸屏（上位机）通过RS485发送指定命令，可以设置或读取本控制器的电压、频率、满料延时开/关等参数。

●线控调压：可以直接使用外置电位器或0﹣5V直流电压控制输出电压。

●料满停机：外接NPN型传感器实现料满停机、料少开机控制；料满关机延迟时间及料少开机延迟时间单独调节。

●控制外部设备：控制输出端是”一个单刀双掷”的继电器,该继电器开关输出端可以连接控制外部设备；继电器开关吸合/释放与料满停机同步。

●键盘锁定：长按开/关键以锁定所有按键，防止用户误操作。

●过热过流保护：当控制器工作温度或电流超过额定值时将停止输出。

1.2性能参数

参数名称 最小值 典型值 最大值 单位

CN1输入电压 85 260 260 V

CN1输入频率 48 50 62 Hz

CN2输出电压 0 255 255 V

CN2输出频率 30.0 - 400 Hz

CN2输出功率 0 - 330 VA

料满延迟关机时间(延关) 0 - 20 S

料少延迟开机时间(延开) 0 - 20 S

输出继电器耐压 - - 250 V

输出继电器承受电流 - - 1.0 A

工作环境温度 0 25 40 ℃

工作环境湿度206085%(RH)
